9.1 <> 10 m3-es állóhenger, DUPLAFALÚ PE. mûanyag esõvíz/csapadék gyûjtõtartály talajvizes területre

1/2/3/4/5/6/7/8/9/10/12,5 m3-es

PE. duplafalú állóhengeres, betonvassal erõsített, szimpla falú, esõvíz-, szennyvízgyûjtõ tartály + tetõ – csúszózsalus kialakítással;

Tartályok leírása:

Tartályok betonozása során használatos betonminõségek: KATT IDE!

Polietilén állóhenger kialakítású, duplafalú mûanyag gyûjtõ - tároló tartálycsalád.

Csak földbe telepíthetõ változatban készítjük!

Akár teljes talajvizes területre is megfelelõ tartály!

ADATOK:

• kialakítás: álló henger keresztmetszetû, sík alj, síktetõ, szükséges külsõ és belsõ merevítésekkel; A tartály külsõ palástján, valamint a talp ill. födém részen elõreszerelt d=6 mm-es betonvassal kerül kiszállításra; Minden tartály duplafalú!

• névleges - belsõ - térfogat: ~ 1000 liter / ~ 2000 liter / ~ 3000 liter / ~ 4000 liter / ~ 5000 / ~ 6000 liter/ ~ 7000 liter / ~ 8000 liter / ~ 9000 liter / ~ 10000 liter / ~ 12500 liter;

• alapanyag: PE.100 - polietilén - vagy egyenértékû;

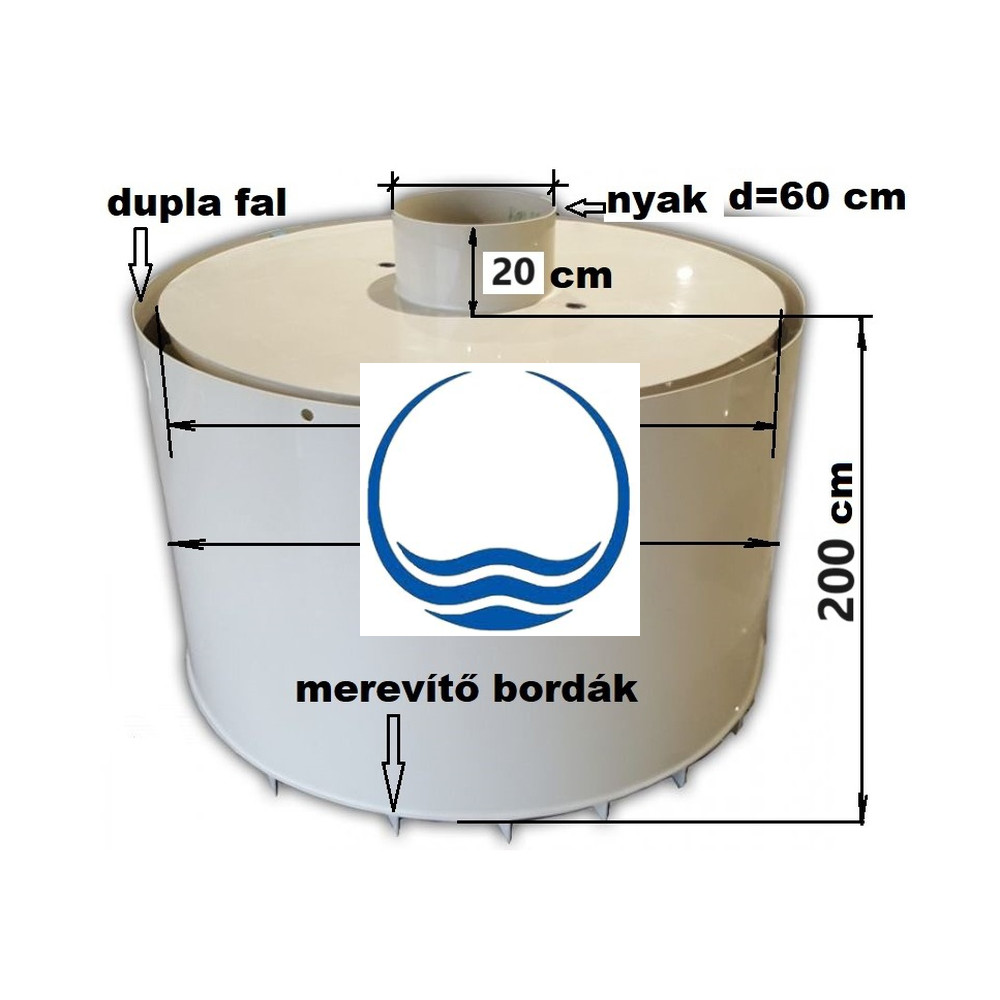

• tartály test átmérõ: ~ A cm, + körben ~ 10 cm acéltartó lemez, így az átmérõ a tartalytest átmérõ + 20 cm ( ez változhat a talajvízszint ill. a Megrendelõ igényei alapján).

• tartálytest magasság: ~ B cm a nyak nélkül, + alul és felül ~ 10 cm acéltartó lemez;

• tartálynyak magassága: ~ C cm – igény esetén magasítható;

• D : tartálytest feletti takarás/fedõréteg, a körülményektõl függõen lehet föld, termõföld, kavics, beton, stb.;

• tisztító-búvónyílás ( a tartály tetején középen):

  • alapmagasság: ~ 20 cm ( ha a körülmények indokolják, tetszés szerint tudjuk magasítani);

  • átmérõ: ~ 60 cm;

• tartozékok:

  • 1 db lépésálló csavarral zárható, csúszásmentes, pe. mûanyag zöldterületi fedlap - max. 110 kg teherbírással;

  • 1 db igény szerinti méretû KPE. betöltõ csonk (elhelyezés a palást legmagasabb pontján a tisztító-búvónyílás mellett vagy igény szerint máshol); A csonkra KPE szerelvényekkel egyszerûen lehet csatlakozni!

  • 1 db szellõzõcsõ 3" -is méretben;

  • 1 db DN 100-as KPE szívócsonk, DN 100-as szívókosárral, a szívócsõ tartálytest felett max. 20 cm-es kiállással, szerelhetõ módon rögzítve, a felállás DN 100-as KPE csatlakozó karmantyúval szerelve;
  • 1 db mechanikus szintmérõ;

• opciók:

  • a nyakmagasság növelhetõ;

  • csatlakozó mérete/ mennyisége változtatható;

  • egyedi csonkok kérhetõk;

  • zárható tetõ ( lakattal vagy szerszámmal zárható zárral );

  • betonozható, nagyobb terhelésû tetõ (1,5 t - 40 tonnáig terhelhetõ )

Egyéb felhasználási területek: tûzoltóvíz tároló tartály, oltóvíz tároló tartály, tûzi-víz tartály, tûzoltó tartály, esõvízgyûjtõ tartály, szennyvízgyûjtõ tartály;

Fõbb jellemzõk:

• mûszaki igényesség, kiváló, stabil minõség;

• optimalizált geometriai kialakítás; terhelés alatti deformációja gyakorlati tesztekkel alátámasztva;

• 50 év garantált alapanyag élettartam;

• magas feszültségkorrózió;

• kimagasló mechanikai tulajdonságok a kiváló anyagválasztásnak köszönhetõen;

• kézzel kiemelhetõ lépésálló fedél, vízbejutás ellen védõ peremkialakítással;

Egyéb:

• földalatti kivitel esetén a födém vastagság: alapkivitelben max. 20 cm, a nyakmagasságra tekintettel ( igény esetén növelhetõ);

• a tartályok 1 g/cm3 sûrûségû anyagra és max. 30 °C-ra vannak méretezve!

Telepítés:

• + 5 °C alatt és + 25 °C környezeti hõmérséklet felett nem telepíthetõ!

• talajvizes területen a telepítés idejére a talajvizet a telepítés szintjéig csökkenteni kell, a talajvízmentes környezetet a beton megkötéséig fenn kell tartaniegyébként a helyes telepítés nem megoldható!

• elhelyezés/telepítés:

  • a tartály kialakításából adódóan a telepítés során a betonozással történõ telepítést írjuk elõ.

  • munkagödör kiemelése;

  • aljzatbeton készítése – normál beton aljzat készítés  számított vastagságban (~ 15-20 cm vastagságban);

  • a friss betonba, még a kötés megkezdése elõtt elhelyezzük a tartálytestet - szintezés fontos ( ha nem lesz vízszintes a tartály, akkor a tartálynak ferde lesz!);

  • több db tartály sorba kötése esetén a tartályok összekötése, alsó csõvezetékek bekötése;

  • az alsó beton megszilásrdulását követõen a tartály belsejébe vizet kell engedni, a telepítés – betonozás – során, mely víz szintje a betonozás során minden esetben a betonszint felett legyen legalább 10 cm-rel ( a víz a betonozás során ellennyomást fejt ki, megakadályozva a tartály behorpadását)!

  • a külsõ és a belsõ tartályfal közti rész kiöntése betonnal; Fontos: a betont tilos gépi erõvel tömöríteni, vibrálni, mert ez a tartályfal deformálódásához vezethet!

  • folyamatosan mehet a tartály külsõ fala mentén a munkagödör feltöltése töltõanyaggal ( föld, homok, sóder, kulékavics, salak, kõzúzalék, stb.);

  • a folyadék beengedés, beton feltöltés külsõ fold feltöltés párhuzamosan mehet, de a tartályban a folyadékszint ~ 10-15 cm-rrel legyen magasabb, mint a beton, ill a föld szintje. Szakaszonkét is készülhet, a tartály méretétõl függõen min. 3-4 rétegben szükséges kialakítani a betonsávokat;

  • az elõzõ lépések ismétlése addig, amíg a tartály tetejéhez érünk. Itt a ideiglenes zsalut készítünk melynek a tetejét a végsõ szinthez igazítjuk ( ez számított magasság a max. talajvíz függvénye),  a tartályfal és a zsalu közötti részt kitöltjük betonnal, a zsalu és a munkagödör közötti részt kitöltjük töltõanyaggal ( ha a beton megszilárdul a zsalu kivehetõ, függõen );

  • a betonfödém vastagságát minden esetben a tartály térfogatához kell igazítani. A betonmennyiség ( az aljzatbeton, a falbeton, ill. a födémbeton összmennyiség tömegének nagyobbnak kell lennie a tartály + a tartály köré öntött beton térfogathoz arányított mennyiségnél. Pl.: ha 5 m3-es a tartály, és teljesen talajvízbe merül, akkor az 5 m3 ellensúlyozásához ( a betont 1,8 t/m3 tömeggel számolva ) ~ 2,8 m3 betonra lenne szükség. Azonban, mivel a beton is teljes térfogatával a vízbe merül, a 2,8 m3 beton minden köbmétere 1 tonnát veszít, így csak ~ 2,24 tonna beton ellensúlyoz, azaz még szükség lesz 2,76 tonna betonra ami még ~ + 1,5 tonna. Azaz a teljesen talajvízbe merülõ ~ 5 m3-es tartály ellensúlyozására összesen min. 4,3 m3 betonra lesz szükség!

  • A beton vastagságot a tervezõ, a statikus vagy a kõmûves méretezze a helyi viszonyok figyelembevételével!

  • munkagödör visszatöltése, takarása, tereprendezés;

Egyéb telepítési útmutatók: https://tartalyok-telepitese.webnode.hu

FONTOS:

• A termék megrendelésre készül, egyedi termék, egyedi méretezésû, egyedi gyártású, az EU vonatkozó Építési termék irányelvhez kiadott „M” jelû magyarázó irat (Guidance Paper) szerint: az egy, konkrétan meghatározott építési helyszínre tervezett, az esetleg speciális körülményeket figyelembe véve tervezett és gyártott terméket vagy termékeket tekintjük egyedi terméknek. Ilyen termék esetében Szállítói Megfelelõségi Nyilatkozatot tudunk mellékelni!

Belsõ tartály alapméretek ( a duplafal külsõ mérete számított, minden esetben a max. talajvíz szintet kell figyelembe venni, így általában 10-20 cm-rel szélesebb a tartály, azaz az átmérõ + 20-40 cm -rel nagyobb, mint a tartály belsõ mérete! Fontos, hogy a magasság is nõhet, ha nagyon magas a talajvíz!).
